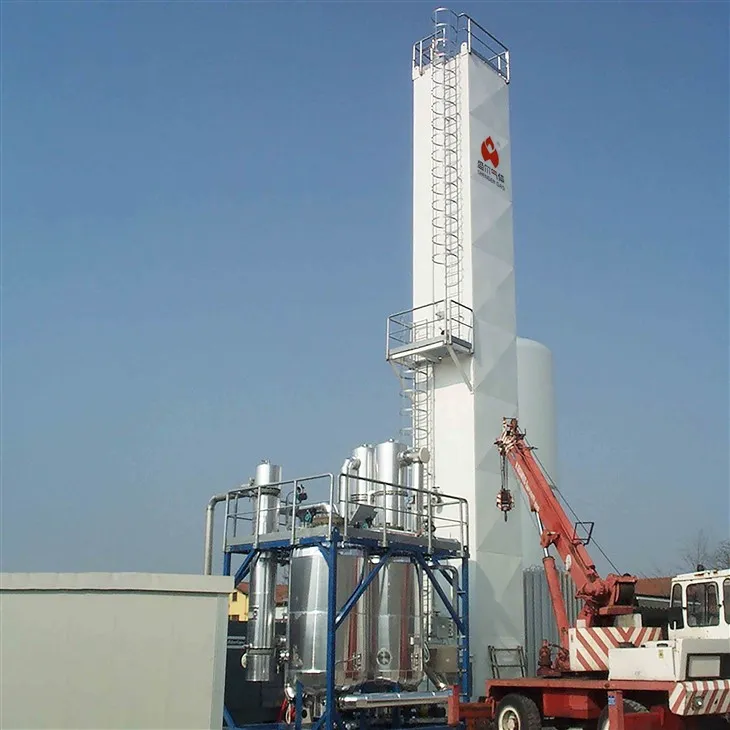

Μικρής κλίμακας εργοστάσιο κρυογονικού αζώτου

Αυτό το μοντέλο έχει κατασκευαστεί για τοποθεσίες όπου η κατανάλωση αερίου δεν είναι τεράστια (50-1000 Nm³/h), αλλά η καθαρότητα είναι αδιαπραγμάτευτη. Εάν χρειάζεστε σταθερή περιεκτικότητα σε οξυγόνο κάτω από 3 ppm ή εάν το εργοστάσιο θέλει λίγο υγρό άζωτο διαθέσιμο για εφεδρικό, μια μικρής κλίμακας μονάδα κρυογονικού αζώτου είναι η μόνη πραγματική απάντηση. Το PSA δεν μπορεί να φτάσει σε αυτό το επίπεδο καθαρότητας αξιόπιστα. Οι δεξαμενές χύδην υγρού αζώτου σας αφήνουν εκτεθειμένους σε χρονοδιαγράμματα παράδοσης και διακυμάνσεις τιμών. Η μονάδα αποστέλλεται με ολίσθηση. Οριζοντιώστε το έδαφος, συνδέστε το ρεύμα, το νερό και τον αέρα του οργάνου, περιμένετε 8-10 ώρες για ψύξη και έχετε προδιαγραφές αερίου.

Βασική Ροή Διαδικασιών

Πλευρά αέρα: Ο συμπιεστής χωρίς λάδι-σπρώχνει τον αέρα στα 0,7-0,9 MPa → Το ψυκτικό συγκρότημα μειώνει τη θερμοκρασία στους 5-8 βαθμούς → Η μονάδα μοριακού κόσκινου αφαιρεί εντελώς τα H2O και το CO2 (σημείο δρόσου κάτω από -65 μοίρες).

Πλευρά κρύου κουτιού: Καθαρός αέρας εισέρχεται στον εναλλάκτη θερμότητας από συγκολλημένο αλουμίνιο, διασταυρώνεται με το επιστρεφόμενο κρύο άζωτο και απαέρια, η θερμοκρασία πέφτει περίπου στους -170 βαθμούς → Τροφοδοτείται στη στήλη απόσταξης. Το οξυγόνο βράζει στους -183 βαθμούς, το άζωτο στους -196 βαθμούς. Το άζωτο ανεβαίνει, συγκεντρώνεται στην κορυφή, αποσύρεται ως καθαρό προϊόν. Οι απώλειες ψυχρού καλύπτονται από τον στροβιλοδιαστολέα. το ενισχυτικό άκρο ανακτά λίγη εργασία επέκτασης στο πλάι.

Αυτή η μικρής κλίμακας μονάδα κρυογονικού αζώτου εκτελεί έναν τυπικό κύκλο χαμηλής-πίεσης. Το κρύο κουτί είναι γεμάτο με περλίτη για μόνωση. Το εξωτερικό του κουτιού είναι θερμοκρασία περιβάλλοντος ενώ το εσωτερικό βρίσκεται στις -190 μοίρες . Εναλλαγή βαλβίδας, σ.α.λ. διαστολέα, στάθμη υγρού - όλα παρακολουθούνται στο DCS. Κανείς δεν χρειάζεται να σταθεί εκεί και να το παρακολουθήσει.

Τεχνικές Προδιαγραφές

Οι πραγματικοί αριθμοί εξαρτώνται σε μεγάλο βαθμό από τις συνθήκες της τοποθεσίας-το υψόμετρο, τη θερμοκρασία εισόδου νερού ψύξης, τη σταθερότητα της τάσης. Ο παρακάτω πίνακας δείχνει σχήματα για τυπικές συνθήκες σχεδιασμού.

Γιατί Go Cryo Over PSA;

Σταθερότητα καθαρότητας. Μια μικρής κλίμακας μονάδα κρυογονικού αζώτου χρησιμοποιεί φυσικό διαχωρισμό. Μόλις αυτό το προφίλ στήλης είναι σταθερό, το επίπεδο οξυγόνου στην κορυφή μόλις μετακινείται. Οι καμπύλες καθαρότητας του PSA μοιάζουν με πριονωτό δόντι-πηδούν κάθε φορά που μια βαλβίδα κυκλώνει και καθώς γερνά το κόσκινο.

Κόστος Συντήρησης Backend. Οι βαλβίδες PSA κυκλώνουν συνεχώς. Εδώ και μερικά χρόνια, εξετάζετε τις αντικαταστάσεις βαλβίδων και τα πάνω{2}}κόσκινα. Ο εξοπλισμός Cryo κοστίζει περισσότερο εκ των προτέρων, αλλά μόλις λειτουργήσει, είναι απλώς έλεγχοι ρουτίνας. Δεν υπάρχουν συχνά αναλώσιμα προς εναλλαγή.

Δυνατότητα δημιουργίας αντιγράφων ασφαλείας υγρών. Το PSA δεν μπορεί να το κάνει αυτό καθόλου. Το να μπορείς να βγάλεις λίγο υγρό και να το αποθηκεύσεις δίνει πραγματικό πλεονασμό για γραμμές που δεν μπορούν να χάσουν ροή αζώτου-σκέψου φωτεινούς φούρνους ανόπτησης ή ενθυλάκωση τσιπ.

Σημείωση για τις συνθήκες λειτουργίας

Αυτό το γρανάζι δεν προορίζεται για συχνούς κύκλους εκκίνησης-. Εάν εκτελείτε μόνο δύο βάρδιες την ημέρα ή η ζήτηση αερίου σας μεταβάλλεται απότομα, είναι καλύτερα να χρησιμοποιήσετε μια δεξαμενή υγρών χύδην ή PSA. Μια μικρής κλίμακας μονάδα κρυογονικού αζώτου έχει κατασκευαστεί για συνεχείς εφαρμογές υψηλής καθαρότητας-. Η συχνή ενεργοποίηση και απενεργοποίηση του ποδηλάτου είναι δύσκολη για το κρύο κουτί και σκοτώνει τους αριθμούς ενεργειακής απόδοσης.

Σχετικά με τη Shenger Gas

Δεν κρατάμε τις τυπικές ολισθήσεις στο απόθεμα. Κάθε μονάδα έχει σχεδιαστεί με βάση τη συγκεκριμένη πίεση παράδοσης του χρήστη, την ανοχή καθαρότητας και το τοπικό κλίμα. Λεπτομέρειες όπως η διάταξη διέλευσης ροής στον εναλλάκτη θερμότητας από συγκολλημένο αλουμίνιο, ο αποδεκτός ρυθμός διαρροής στις βαλβίδες μεταγωγής κόσκινου, είτε πρόκειται για ρουλεμάν προδιαγραφών λαδιού-ή ρουλεμάν αερίου-για τον διαστολέα-όλα αυτά ταξινομούνται κατά τη φάση της τεχνικής εξέτασης. Εάν έχετε μια συγκεκριμένη καμπύλη κατανάλωσης αερίου ή περιορισμούς τοποθεσίας, στείλτε την. Η Shenger Gas θα παράσχει πρώτα έναν προκαταρκτικό πίνακα κατανάλωσης και γενική πρόταση ρύθμισης.
